Por Alicia Soto
En las redes de fibra óptica subterránea hay que considerar muchos factores a la hora de elegir los componentes de ésta, para asegurar su adecuado funcionamiento, calidad y tiempo de vida; sobra mencionar que cada eslabón tiene una función esencial e importante para que la red en su totalidad tenga un buen desempeño.
En el caso de las redes subterráneas, se requiere de registros para albergar elementos como reservas de cable, cajas de empalme o simplemente para hacer un cruce de 90 grados.
Factores que considerar al elegir qué tipo de registro usar en su red
- Tipo de Red
- Red Troncal (o backbone): es la parte de la red con menor número de registros, aunque consta de cables de alta densidad de fibras. Las cajas de empalme de estos cables son, consecuentemente, de mayor tamaño, así como los registros.
- Red de Distribución: requiere de cables de media densidad de fibras, y requieren de una mayor cantidad de registros desde donde pueden sangrarse/derivarse los cables hacia la red de última milla.
- Red de Ultima Milla: requiere del mayor número de registros (aunque más pequeños), ya que de estos emanan los cables de última milla que llegan a cada hogar. Dentro de estos registros encontramos las cajas NAPS (Network Access Points) dónde se realiza la última parte de spliteo para llegar al cliente.
- La ubicación de los registros sobre la avenida/calle
Para elegir el registro adecuado debe saber dónde será colocado para definir cuánta carga debe resistir
- Arroyo (40 T)
- Banqueta/acera (15 T)
- Área verde (1 T)
3.- Equipos a resguardar
- Pasivos
- Reserva de Cable
- De paso (sólo para hacer un cruce de 90 grados)
- Material de registros
- Concreto
- Fibra de vidrio y concreto polimérico
- Polietileno (plástico)
Registros Poliméricos vs Registros de Concreto

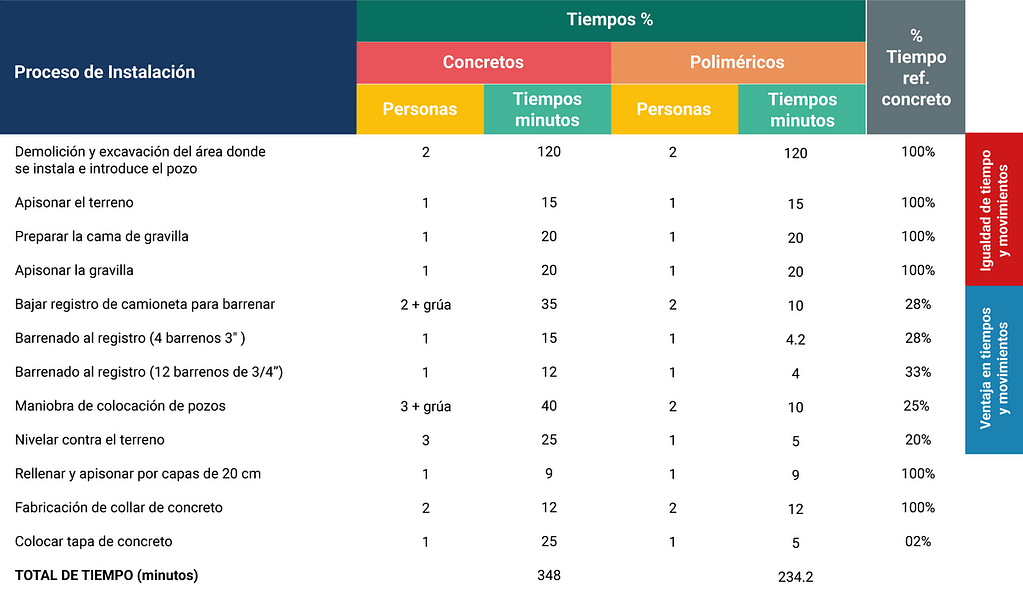

Para fines prácticos, nos enfocaremos específicamente en hacer una comparativa entre los registros de concreto vs los registros de polietileno (poliméricos). La siguiente tabla contiene los tiempos reales, de las maniobras requeridas más representativas, que son necesarias para realizar la instalación de ambos tipos de registros.

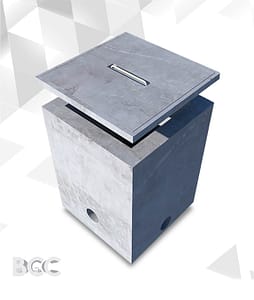

La fragilidad en los registros de concreto prefabricado es una variable muy importante para considerar ya que sí llegará a caerse se rompe, así como al querer hacer un orificio (barreno) se puede romper o, algo más complicado; que se encuentre una varilla y que la tarea de hacer un barreno se convierta en un problema.

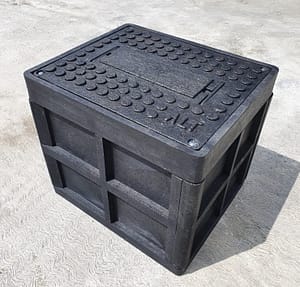

Registros de Polietileno

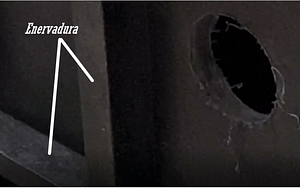

Cabe mencionar que, en el caso registros de Polietileno de Alta o Baja Densidad (HDPE o LDPE por sus siglas en inglés) no se presenta daño alguno al realizar el perforado, ni daña la capacidad de carga estructural siempre y cuando no se barrene en ninguna enervadora.
Ventajas de Registros Poliméricos vs Registros de Concreto:
- Menor peso
- Facilidad de manejo
- Los registros de polietileno son más resistentes a ambientes de alta humedad y salinidad
- Menor tiempo de instalación
- Menor costo total (producto + tiempo de instalación)
- Flexibilidad para hacer perforaciones/barrenado
Instalación
Todas las virtudes que los registros poliméricos puedan tener son irrelevantes si no son instalados adecuadamente. Consulte con su fabricante y siga las recomendaciones para su instalación adecuada. Ello también contribuye a que los registros funcionen de manera adecuada. Algunas de las recomendaciones incluyen:
- Hacer una cavidad del tamaño adecuado
- Compactar la base
- Poner una base de concreto
- Agregar grava para permitir el flujo de agua que pueda ingresar
- Nivelar la caja para que coincida con la superficie de la calle/acera donde se instala
Conclusión
De manera concluyente se puede aseverar que las ventajas que presentan los registros de polietilenos contra los de concreto prefabricado, son bastante significativas en cuanto a la maniobrabilidad, durabilidad, resistencia y ahorros logísticos y operativos.
Por lo que el costo-beneficio al final del proyecto, y a largo plazo, evitará reemplazos de registros colapsados, redes más sanas y evitar demandas por accidentes en arroyo vial ocasionados por tapas rotas o inexistentes
Alicia Soto es ingeniera Industrial con especialidad en manufactura de procesos productivos. Co-Fundadora de Elevadores RAZO (empresa con 15 años); donde se diseña, fabrica, instala y da mantenimiento a elevadores para discapacitados, apila-autos, montacargas y elevadores de pasajeros. Actualmente es líder del área de desarrollo de nuevos productos en Fyco Telecomunicaciones SA de CV, desarrolladora de la línea de registros Shellbox.
https://www.linkedin.com/in/alicia-soto-ju%C3%A1rez-727168107/
